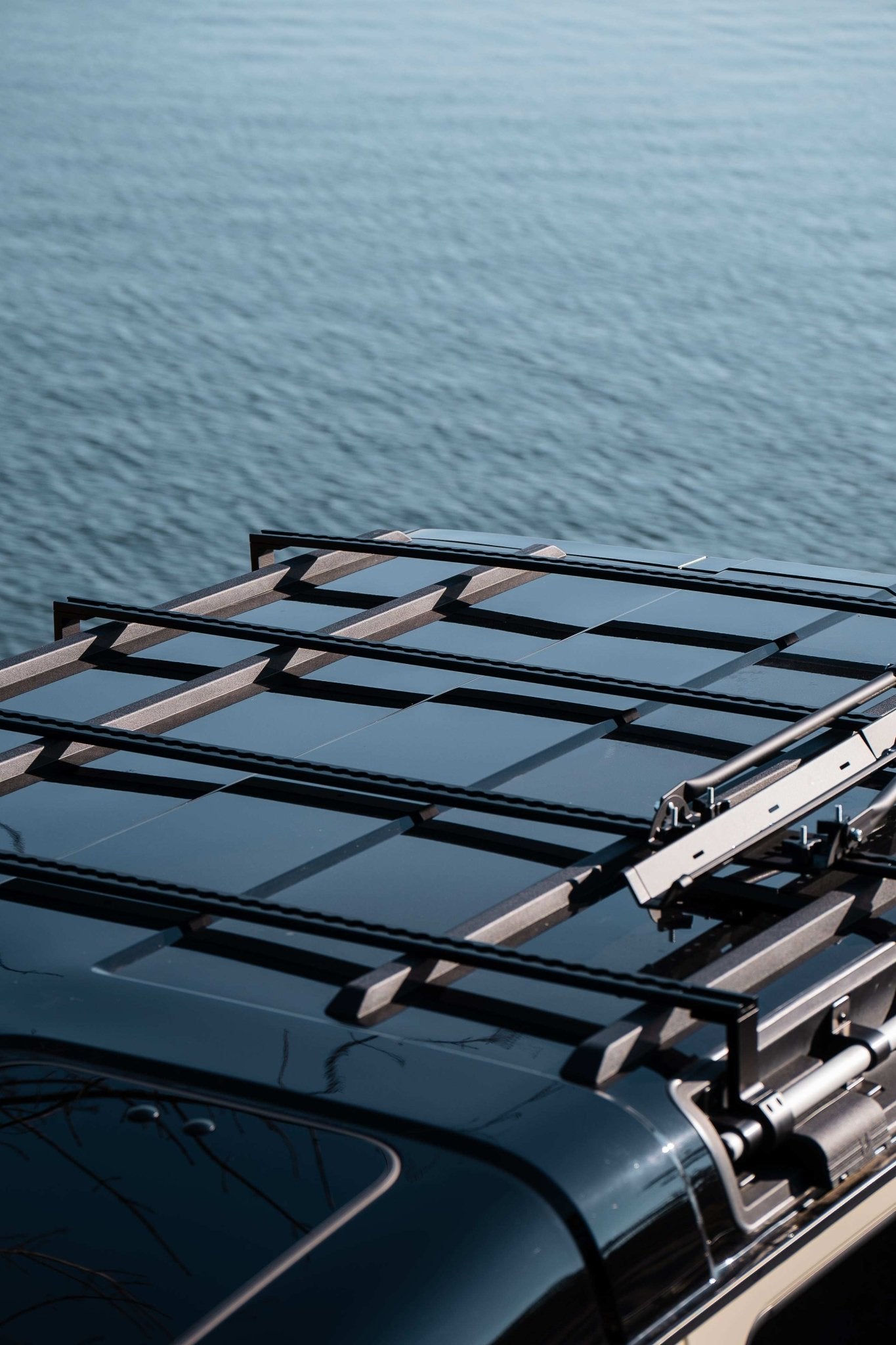

Montaż najniższych relingów dachowych DVA Mechanics
Dziękujemy za wybór DVA Mechanics Roof Rail dla Ineos Grenadier!
Proces instalacji jest szybki i prosty.
Zawartość zestawu montażowego
• (2) główne zaciski 3” (po jednym z każdej strony)
• (2) górne zaciski (po jednym z każdej strony)
• (4) wkręty M8 z wpuszczanym łbem
• (8) wkręty M4 z łbem sześciokątnym
• (4) grube gumowe podkładki (dla ochrony i pewnego uchwytu na szynach montażowych dachu Grenadiera)
Zalecana lokalizacja montażu
Szyna dachowa jest zaprojektowana do mocowania na fabrycznych szynach montażowych dachu Grenadiera. Przed instalacją, rozważ:
1. Zapewnienie, że DVA Najniższy Profil Rury Dachowej jest umieszczony równo wzdłuż .
2. Unikanie jakiejkolwiek interferencji z antenami, szyberdachami lub akcesoriami montowanymi na dachu.
3. Potwierdzenie, że miejsce montażu zapewnia wystarczające wsparcie dla zamierzonego obciążenia.
Kroki instalacji
1. Przymocuj jeden 3” Główny Uchwyt do Rury Dachowej DVA za pomocą (2) wkrętów M8 z wpuszczonym łbem.
• Włóż jedną Grubą Podkładkę Gumową do każdego 3” Głównego Uchwytu, aby chronić Rury Montażowe Dachu Grenadiera, zapewniając jednocześnie mocne i pewne mocowanie.
2. Umieść Rurę Dachową DVA na dachu Grenadiera w pożądanej lokalizacji.
• 3-calowy główny zacisk powinien być umieszczony pewnie za fabrycznymi szynami montażowymi dachu, nie zakłócając żadnych istniejących punktów montażowych.
3. Przymocuj drugi 3-calowy główny zacisk po przeciwnej stronie szyny dachowej, używając (2) wkrętów M8 z wpuszczonym łbem.
• Włóż grubą gumową podkładkę po tej stronie również.
4. Zabezpiecz górne zaciski do 3-calowych głównych zacisków, używając (4) wkrętów M4 z łbem stożkowym na zacisk.
• Upewnij się, że fabryczne szyny montażowe dachu są umieszczone pomiędzy głównymi zaciskami a górnymi zaciskami, aby zapewnić pewny chwyt.
• Włóż gruby gumowy tulejkę na każdą górną zacisk przed przymocowaniem jej do 3-calowych głównych zacisków.
Kluczowe uwagi
• Podwójnie sprawdź wyrównanie przed ostatecznym dokręceniem, aby zapewnić równomierne i pewne dopasowanie.
• Upewnij się, że nie ma zakłóceń z innymi akcesoriami montowanymi na dachu lub komponentami pojazdu.
• Regularnie sprawdzaj stabilność elementów montażowych. W przypadku stałej instalacji, zastosuj Loctite lub podobny środek do blokowania gwintów na obu śrubach M4 i M8.
Notatki dotyczące załadunku i pozycjonowania
• Każda belka dachowa może utrzymać maksymalnie 50 funtów, z całkowitym rozkładem obciążenia nieprzekraczającym 100 funtów na obu belkach.
• Z powodu lekkiego zwężenia tyłu Grenadiera, najdalej wysunięta belka dachowa powinna być umieszczona przed tylną krawędzią.
W przypadku jakichkolwiek pytań lub potrzeby pomocy, skontaktuj się z nami pod adresem dvamechanics@gmail.com.
